断路器机械特性在线监测系统由现场监测单元（LMU）、现场控制单元（LCU） 和电流传感器、行程传感器、振动传感器等组成。

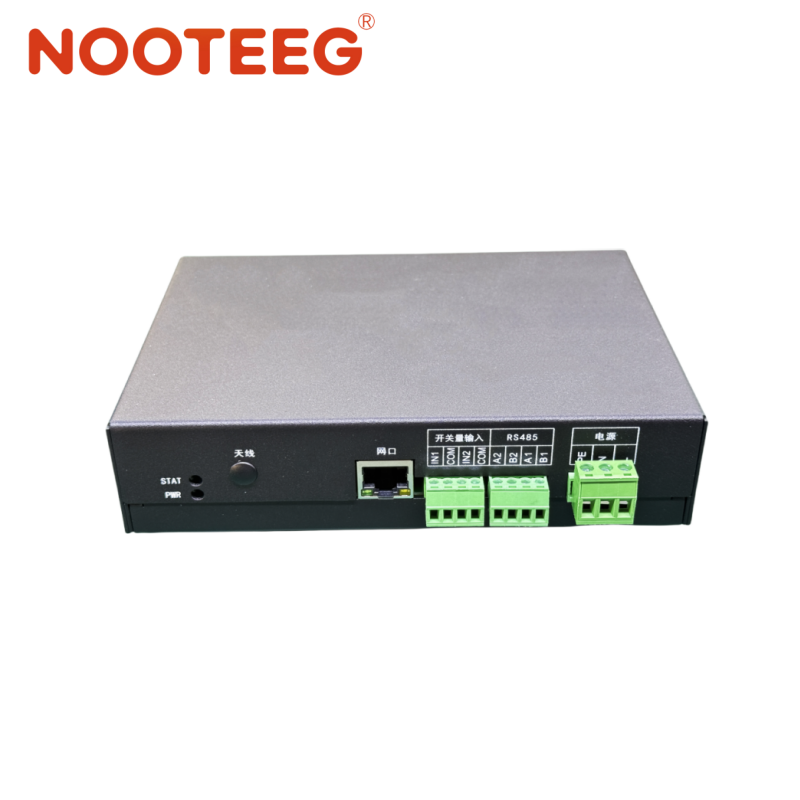

系统现场监测单元（LMU）完成断路器机械特性监测所需开关量及模拟量的采集、存储和分析，并将监测数据通过无线（LORA 和WIFI）接口或有线（以太网和 RS485）接口发送至现场控制单元（LCU）或上级平台；LCU 接收 LMU 监测数据进行 存储、展示、分析。
系统采用同步采样技术，通过开闭式霍尔电流传感器采集主回路 CT 二次电流、 分/合闸线圈电流、储能电机电流，通过 IO 端口采集辅助节点信号，通过行程传感 器采集触头位移，通过加速度传感器采集振动信号。采集的信号通过录波分析完成 对断路器机械特性状态诊断和电寿命评估。
系统为 SNTP 客户端，周期性的与上层 SNTP 服务器进行时钟同步。 软件组成及功能
断路器机械特性在线监测系统由现场控制单元监测分析软件和监测数据展示软件组成。
主要技术指标
序号 | 监测参数 | 检测范围 | 检测精度 |
1. | 主回路 CT 二次电流 | 0.1～50A | ±0.5% |
2. | 断路器分/合闸线圈电流 | 0.1～10A/20A | ±0.5% |
3. | 断路器储能电机电流 | 0.1～10A/20A | ±0.5% |
4. | 断路器分/合闸时间 | 4000mS、 | ± 1mS |
5. | 断路器分/合闸速度 | 20m/s | 1% |
6. | 断路器分/合闸同期性 |
| ± 1mS |
7. | 断路器触头行程 | 600mm | 1% |
8. | 录波时间 | ≤ 20S，可设置 |
9. | 辅助触点通道 | 2 |
10. | 电流测量通道 | 8 |
11. | 光电编码器通道 | 1 |
12. | 采样频率 | ≤ 20KHz，可设置 |
13. | 输入触发反应时间 | ≤ 0.1mS |
14. | 录波文件格式 | Comtrade |
15. | 数据存储 | LMU | 4GB |
LCU | 400M |
16. | USB 接口 | LMU | USB2.0×1 |
LCU | USB2.0×1 |
17. | 通信接口 | 无线 | LORA/WiFi/4G |
有线 | RS485/1000BASE 以太网 |
18. | 通信协议 | MODBUS、DL/T 860 |
19. | 时间同步 | SNTP 网络对时 |
20. | 显示屏 | LCU | 10.1 寸 LCD 触摸屏 |
21. | 工作温度 | LMU | -40~60℃ |
LCU | -10~50℃ |
22. | 工作电源 | LMU | AC220V/DC220V/DC110V |
LCU | AC220V |
23. | 结构尺寸 | LMU | 160mm×115mm×38mm |
LCU | 280mmΧ 191mmΧ34mm |
24. | 重量 | LMU | 0.5kg |
LCU | 1kg |
